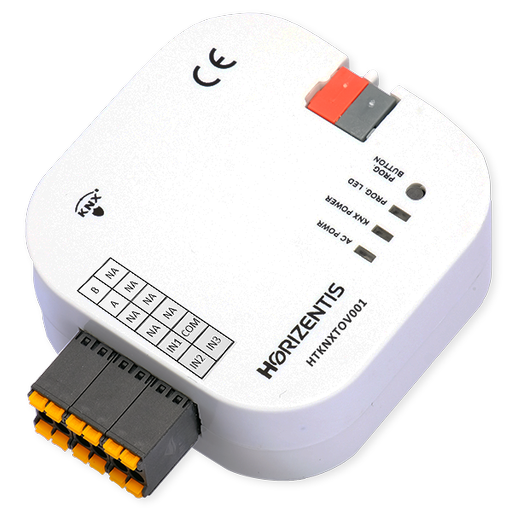

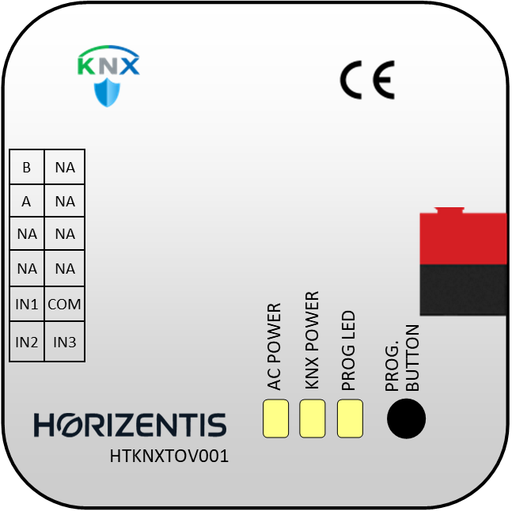

L'HTKNXTOV001 è un gateway KNX ad alta efficienza specificamente sviluppato per integrare i sistemi di condizionamento Toshiba VRF e Digital in una rete KNX per applicazioni avanzate di building automation. Grazie alla sua capacità di comunicazione diretta e bidirezionale, fornisce una gestione fluida e precisa dei sistemi di condizionamento da sistemi di controllo centralizzati.
Design compatto, ampio set di funzioni
Il dispositivo si distingue per il suo design compatto, sia fisicamente che funzionalmente. Tre ingressi analogici/digitali liberamente configurabili consentono l'integrazione con vari dispositivi di campo come contatti finestra, sensori di temperatura o umidità, consentendo al sistema di rispondere a fattori ambientali. Ciò consente l'implementazione di scenari di automazione senza la necessità di costi hardware aggiuntivi.
Aggiornamenti automatici e indirizzamento intelligente tramite il bus KNX
Gli aggiornamenti del firmware possono essere eseguiti tramite il bus KNX, mantenendo il dispositivo aggiornato senza rimuoverlo dal sito. La sua funzione di indirizzamento automatico, basata sul numero di serie, riduce significativamente i tempi di messa in servizio in grandi progetti con centinaia di punti e garantisce un'installazione senza errori.
Potenti funzioni di scenario e recupero
Il comportamento del sistema durante le interruzioni di corrente può essere definito in tre diverse modalità: richiesta dell'ultimo stato all'unità AC, reinvio dei valori memorizzati o attivazione di uno scenario specifico (1-4). Questa funzione garantisce la continuità del controllo climatico in edifici critici e riduce i costi di manutenzione.
Modalità HVAC e controllo della velocità della ventola
Il dispositivo controlla le modalità HVAC (riscaldamento, raffreddamento, ventilazione) e le velocità della ventola con oggetti da 1 byte o 1 bit. La velocità della ventola può essere impostata in percentuale o con valori numerici, e sono supportate anche funzioni avanzate come la commutazione ciclica, l'inclusione in modalità automatica e l'arresto. I feedback di stato vengono trasmessi a KNX in formati numerici e testuali, garantendo visualizzazioni leggibili su pannelli di visualizzazione e in software BMS.
Modulo di logica matematica – Il cuore dell'automazione intelligente
La caratteristica più notevole dell'HTKNXTOV001 sono le sue 16 unità di logica matematica indipendenti, che possono prendere decisioni intelligenti anche in condizioni complesse eseguendo calcoli logici e aritmetici in tempo reale. Elimina la necessità di dispositivi di controllo esterni, agendo come un "PLC ombra" oltre il bus KNX.
Esempi di scenari:
Umidità + sensore finestra: Se l'umidità ambiente è superiore all'80% e la finestra è aperta, spegnere automaticamente il condizionatore d'aria.
Differenza di temperatura interno-esterno: Se la differenza supera i 7°C, passare alla modalità di raffreddamento; se inferiore, tornare alla modalità di ventilazione.
Ore serali + sensore di movimento: Se viene rilevato un movimento dopo le 20:00, impostare la ventola in modalità automatica.
Confronto ingresso analogico: Se Ingresso1 > Ingresso2, diminuire la temperatura impostata di 1°C.
Automazione della temperatura esterna: Quando la temperatura dell'aria esterna, misurata da un sensore analogico, scende sotto i 18°C, passare al riscaldamento; attivare il raffreddamento quando è superiore a 24°C.
Automazione dipendente dalla luce diurna: I livelli di luce diurna in tempo reale possono essere misurati utilizzando un LDR (sensore di luce) collegato tramite gli ingressi analogici. Se combinato con il modulo di logica matematica, è possibile implementare scenari avanzati di gestione del comfort e dell'energia, come l'impostazione automatica dell'AC a 23°C quando viene soddisfatta la condizione "luce < 50 lux e ora > 19:00". Questo non solo migliora il comfort dell'utente, ma consente anche di risparmiare sui costi operativi.
Questo modulo è in grado di eseguire addizioni, sottrazioni, moltiplicazioni, divisioni, controllo di soglia, confronti, condizioni logiche AND/OR e di lavorare con costanti. Consente la rapida implementazione di scenari complessi e specifici dell'edificio.
Gestione della temperatura di setpoint e dei dati ambientali
È possibile regolare la temperatura passo dopo passo e impostare limiti inferiori/superiori utilizzando oggetti di controllo del setpoint. La temperatura ambiente viene trasmessa a KNX al cambiamento, periodicamente o su richiesta. Ciò garantisce che i valori attuali siano sempre visualizzati su vari pannelli funzionali e applicazioni mobili.
Controllo delle alette verticali – Il flusso d'aria è nelle tue mani
Le posizioni delle alette verticali offrono opzioni di controllo numerico con un oggetto da 1 byte o controllo passo-passo con +/-. La modalità di oscillazione può essere opzionalmente inclusa nel ciclo. Il feedback viene inviato a KNX in formato testo, creando etichette di testo direttamente leggibili sulle interfacce utente e nel BMS.
Tracciamento degli errori e diagnostica dettagliata
Trasmette i messaggi di errore tramite oggetti a 1 bit, 2 byte o testo, consentendo una diagnostica dettagliata nel software di gestione centrale. Ciò minimizza i tempi di rilevamento e intervento dei guasti, riducendo il rischio di interruzioni operative. Il dispositivo include un oggetto codice di errore completo da 14 byte conforme agli standard del settore, e questi codici vengono trasmessi automaticamente nello stesso formato utilizzato nei documenti di servizio originali di Toshiba. Ad esempio, un errore di comunicazione "E04" viene riportato esattamente come definito nei manuali di servizio, consentendo di identificare chiaramente la fonte del guasto quando l'utente segnala il codice telefonicamente, minimizzando così il tempo di intervento.
Controlli di ingresso e integrazione di sensori
Il dispositivo esegue funzioni di interruttore-toggle-dimmer tramite un singolo ingresso con oggetti a 1 bit e 1 byte: una pressione breve invia on/off, una pressione lunga invia comandi di toggle e una pressione prolungata invia comandi di dimmer up/down. Inoltre, in modalità tapparella/tenda, supporta movimenti "Su / Giù / Toggle" con lo stesso pulsante, e le durate dei passi possono essere facilmente configurate tramite ETS. Gli ingressi analogici possono essere equipaggiati con un LDR (sensore di luce) per la misurazione della luce diurna in tempo reale. Un sensore di temperatura basato su NTC misura con precisione la temperatura ambiente e la trasmette tramite telegrammi KNX "al cambiamento" o "periodici", garantendo la piena integrazione del sistema HVAC.
Modulo Scena – Attivazione di scene personalizzabili
Il Modulo Scena consente di inviare fino a otto azioni diverse in sequenza o simultaneamente al bus KNX, in base al numero di scena ricevuto. Per ogni azione, il tempo di ritardo, il tipo di oggetto (da 1 bit a 4 byte) e il valore da inviare possono essere definiti in dettaglio. Gli utenti possono salvare le proprie scene in loco con la funzione "apprendimento scena" e ripristinare istantaneamente le impostazioni predefinite con un oggetto "reset". Ciò consente sia la rapida implementazione di scene di illuminazione e clima standard sia la creazione di scenari personalizzabili dinamicamente adattati alle esigenze del proprietario del progetto o dell'utente finale.
Modulo Timer – Funzionamento e condizionamento basati sul tempo
Il Modulo Timer fornisce una gestione del tempo basata su contatori nel tuo sistema KNX, con contatori che consentono la selezione di unità da 100 ms a ore. Quando viene raggiunto o superato il limite impostato, invia diversi telegrammi per avviare azioni automatiche. Il contatore può essere resettato con un comando "start" e "stop", può ricordare il suo ultimo valore al ripristino dell'alimentazione, o può essere automaticamente resettato per un conteggio pulito ad ogni avvio. Con l'abilitazione/disabilitazione condizionata tramite un oggetto "Gate" e azioni separate attivate quando il limite viene superato o non raggiunto, soddisfa tutte le tue esigenze di automazione sensibili al tempo, dall'illuminazione e dalle tapparelle al riscaldamento e alla ventilazione.
Integrazione BMS e monitoraggio remoto
L'HTKNXTOV001 si integra facilmente con le interfacce BMS tramite BACnet/IP, Modbus o ETS. È possibile accedere ai parametri del sistema, generare report ed essere immediatamente notificati di eventi critici tramite e-mail o notifiche SNMP tramite soluzioni di monitoraggio e gestione remota.
ETS per una configurazione facile e veloce
Tutti i parametri vengono configurati tramite pagine chiaramente categorizzate nel software ETS. I moduli Generale, Modalità, Ventola, Temperatura, Alette Verticali e Matematica, con la loro interfaccia codificata a colori e testi di aiuto dettagliati, minimizzano i tempi di installazione.
