Midea Commercial & VRF - Gateway KNX

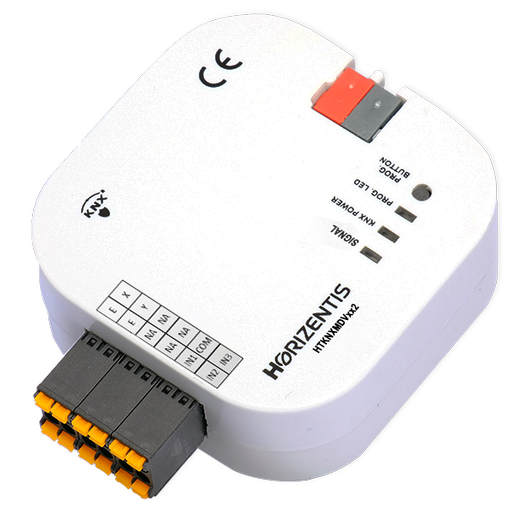

L'HTKNXMDVxx2 è un gateway KNX ad alta efficienza, sviluppato specificamente per integrare i sistemi di climatizzazione Midea Commercial & VRF in una rete KNX per applicazioni avanzate di automazione degli edifici. Grazie alla sua capacità di comunicazione diretta e bidirezionale, garantisce una gestione fluida e precisa dei sistemi di climatizzazione dai sistemi di controllo centralizzato.

Design Compatto, Set Esteso di Funzioni

Il dispositivo si distingue per il suo design compatto, sia fisicamente che funzionalmente. Tre ingressi analogici/digitali liberamente configurabili consentono l'integrazione con vari dispositivi di campo come contatti finestra, sensori di temperatura o umidità, permettendo al sistema di rispondere ai fattori ambientali. Ciò consente l'implementazione di scenari di automazione senza la necessità di costi hardware aggiuntivi.

Aggiornamenti Automatici e Indirizzamento Intelligente tramite Bus KNX

La sua funzione di indirizzamento automatico, basata sul numero di serie, riduce significativamente i tempi di messa in servizio in grandi progetti con centinaia di punti e garantisce un'installazione priva di errori.

Potenti Funzioni di Scenario e Ripristino

Il comportamento del sistema durante le interruzioni di corrente può essere definito in tre diverse modalità: richiesta dell'ultimo stato all'unità AC, reinvio dei valori memorizzati in memoria o attivazione di uno specifico scenario (1-4). Questa funzione garantisce la continuità del controllo climatico in edifici critici e riduce i costi di manutenzione.

HVAC Mode e Controllo della Velocità della Ventola

Il dispositivo controlla le modalità HVAC (riscaldamento, raffreddamento, ventilazione) e le velocità della ventola con oggetti a 1 byte o 1 bit. La velocità della ventola può essere impostata tramite percentuale o valori numerici, e sono supportate anche funzioni avanzate come la commutazione ciclica, l'inclusione in modalità automatica e l'arresto. I feedback di stato vengono trasmessi al bus KNX in formato numerico e testuale, garantendo visualizzazioni leggibili sui pannelli di visualizzazione e nei software BMS.

Modulo di Logica Matematica – Il Cuore dell'Automazione Intelligente

La caratteristica più rilevante dell'HTKNXMDVxx2 sono le sue 16 unità di logica matematica indipendenti, in grado di prendere decisioni intelligenti anche in condizioni complesse eseguendo calcoli logici e aritmetici in tempo reale. Elimina la necessità di dispositivi di controllo esterni, agendo come un "PLC ombra" oltre il bus KNX.

Esempi di scenari:

Umidità + sensore finestra: Se l'umidità ambientale è superiore all'80% e la finestra è aperta, spegni automaticamente il condizionatore.

Differenza di temperatura interna-esterna: Se la differenza supera i 7°C, passa alla modalità raffreddamento; se è inferiore, torna alla modalità ventilazione.

Ore serali + sensore di movimento: Se viene rilevato un movimento dopo le 20:00, imposta la ventola in modalità automatica.

Confronto ingresso analogico: Se Ingresso1 > Ingresso2, diminuisci la temperatura di setpoint di 1°C.

Automazione temperatura esterna: Quando la temperatura dell'aria esterna, misurata da un sensore analogico, scende sotto i 18°C, passa al riscaldamento; attiva il raffreddamento quando è superiore a 24°C.

Automazione dipendente dalla luce diurna: I livelli di luce diurna in tempo reale possono essere misurati utilizzando un sensore LDR collegato tramite gli ingressi analogici. In combinazione con il modulo di logica matematica, possono essere implementati scenari avanzati di comfort e gestione energetica, come l'impostazione automatica del climatizzatore a 23°C quando viene soddisfatta la condizione "luce < 50 lux e ora > 19:00". Ciò non solo migliora il comfort dell'utente, ma riduce anche i costi operativi.

Questo modulo è in grado di eseguire addizioni, sottrazioni, moltiplicazioni, divisioni, controllo di soglia, confronti, condizioni logiche AND/OR e lavorare con costanti. Consente la rapida implementazione di scenari complessi e specifici per l'edificio.

Gestione della Temperatura di Setpoint e dei Dati Ambientali

È possibile regolare la temperatura passo dopo passo e impostare limiti inferiori/superiori utilizzando gli oggetti di controllo del setpoint. La temperatura ambiente viene trasmessa al bus KNX su variazione, periodicamente o su richiesta. Ciò garantisce che i valori correnti siano sempre visualizzati su vari pannelli funzionali e applicazioni mobili.

Controllo Deflettori Verticali – Il Flusso d'Aria è nelle Tue Mani

Le posizioni dei deflettori verticali offrono opzioni per il controllo numerico con un oggetto a 1 byte o il controllo passo dopo passo con +/-. La modalità swing può essere inclusa opzionalmente nel ciclo. Il feedback viene inviato al KNX in formato testo, creando etichette di testo direttamente leggibili sulle interfacce utente e sui BMS.

Tracciamento Errori e Diagnostica Dettagliata

Trasmette messaggi di errore tramite oggetti a 1 bit, 2 byte o testo, consentendo una diagnostica dettagliata nei software di gestione centralizzata. Ciò riduce al minimo i tempi di rilevamento dei guasti e di intervento, riducendo il rischio di interruzioni operative. Il dispositivo include un oggetto codice errore completo a 14 byte conforme agli standard industriali, e questi codici vengono trasmessi automaticamente nello stesso formato utilizzato nei documenti di servizio originali di Midea. Ad esempio, un errore del sensore T2B "E4" viene riportato esattamente come definito nei manuali di servizio, consentendo di identificare chiaramente la fonte del guasto quando l'utente comunica il codice telefonicamente, riducendo così i tempi di intervento.

Controlli di Ingresso e Integrazione Sensori

Il dispositivo esegue funzioni Switch–Toggle–Dim attraverso un singolo ingresso con oggetti a 1 bit e 1 byte: una pressione breve invia on/off, una pressione lunga invia comandi toggle e tenendo premuto invia comandi di regolazione (dimming) su/giù. Inoltre, in modalità Shutter/Blind (tapparelle), supporta i movimenti "Su / Giù / Toggle" con lo stesso pulsante, e le durate dei passi possono essere facilmente configurate tramite ETS. Gli ingressi analogici possono essere equipaggiati con un sensore LDR per la misurazione della luce diurna in tempo reale. Un sensore di temperatura basato su NTC misura accuratamente la temperatura ambiente e la trasmette tramite telegrammi KNX "su variazione" o "periodici", garantendo la piena integrazione del sistema HVAC.

Modulo Scenari – Attivazione Scenari Personalizzabile

Il Modulo Scenari consente di inviare fino a otto diverse azioni sequenzialmente o simultaneamente al bus KNX, in base al numero di scenario ricevuto. Per ogni azione, è possibile definire in dettaglio il tempo di ritardo, il tipo di oggetto (da 1 bit a 4 byte) e il valore da inviare. Gli utenti possono salvare i propri scenari in loco con la funzione "apprendimento scenario" e ripristinare istantaneamente le impostazioni predefinite con un oggetto "reset". Ciò consente sia la rapida implementazione di scenari standard di illuminazione e climatizzazione, sia la creazione di scenari dinamicamente personalizzabili in base alle esigenze del proprietario del progetto o dell'utente finale.

Modulo Timer – Operatività Basata sul Tempo e Condizionamento

Il Modulo Timer fornisce una gestione del tempo basata su contatori nel sistema KNX, con contatori che consentono la selezione dell'unità da 100 ms a ore. Quando il limite impostato viene raggiunto o superato verso il basso, invia diversi telegrammi per avviare azioni automatiche. Il contatore può essere resettato con un comando "start" e "stop", può ricordare il suo ultimo valore al ripristino dell'alimentazione, o può essere resettato automaticamente per un conteggio pulito ad ogni avvio. Con l'abilitazione/disabilitazione basata su condizioni tramite un oggetto "Gate" e azioni separate attivate al superamento o alla discesa sotto il limite, soddisfa tutte le esigenze di automazione sensibili al tempo, dall'illuminazione e tapparelle al riscaldamento e ventilazione.

Integrazione BMS e Monitoraggio Remoto

L'HTKNXMDVxx2 si integra facilmente con le interfacce BMS tramite BACnet/IP, Modbus o ETS. È possibile accedere ai parametri di sistema, generare report ed essere informati istantaneamente di eventi critici tramite notifiche e-mail o SNMP attraverso soluzioni di monitoraggio e gestione remota.

ETS per una Configurazione Facile e Veloce

Tutti i parametri sono configurati attraverso pagine chiaramente categorizzate nel software ETS. I moduli Generale, Modalità, Ventola, Temperatura, Deflettori Verticali e Matematica, con la loro interfaccia a colori e testi di aiuto dettagliati, riducono al minimo i tempi di installazione.

Indispensabile per Progetti Professionali

L'HTKNXMDVxx2 offre flessibilità, affidabilità e scalabilità sia per piccole applicazioni d'ufficio che per grandi edifici commerciali. Con la sua avanzata capacità di elaborazione logica e i meccanismi di comunicazione intelligente, aiuta i professionisti KNX a implementare facilmente anche gli scenari più complessi.
