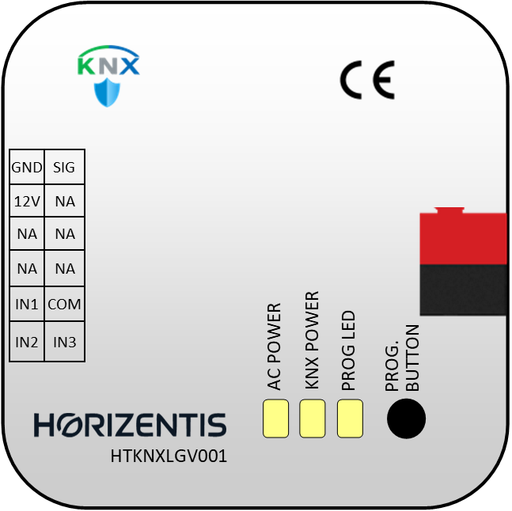

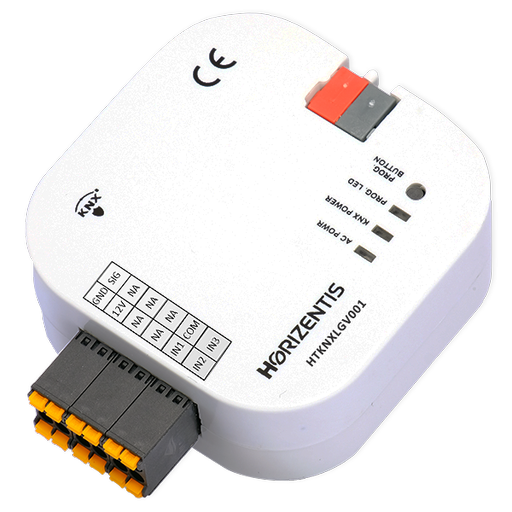

L'HTKNXLGV001 è un gateway KNX ad alta efficienza sviluppato specificamente per integrare i sistemi di climatizzazione LG Vrv in una rete KNX per applicazioni avanzate di automazione degli edifici. Grazie alla sua capacità di comunicazione diretta e bidirezionale, fornisce una gestione fluida e precisa dei sistemi di climatizzazione da sistemi di controllo centralizzati.
Design Compatto, Ampio Set di Funzioni
Il dispositivo si distingue per il suo design compatto, sia fisicamente che funzionalmente. Tre ingressi analogico/digitali liberamente configurabili consentono l'integrazione con vari dispositivi di campo come contatti finestra, sensori di temperatura o umidità, permettendo al sistema di rispondere a fattori ambientali. Ciò consente l'implementazione di scenari di automazione senza la necessità di costi hardware aggiuntivi.
Aggiornamenti Automatici e Indirizzamento Intelligente tramite il Bus KNX
Gli aggiornamenti del firmware possono essere eseguiti tramite il bus KNX, mantenendo il dispositivo aggiornato senza rimuoverlo dal sito. La sua funzione di indirizzamento automatico, basata sul numero di serie, riduce significativamente i tempi di messa in servizio in grandi progetti con centinaia di punti e garantisce un'installazione priva di errori.
Potenti Funzioni di Scenario e Ripristino
Il comportamento del sistema durante le interruzioni di corrente può essere definito in tre diverse modalità: richiesta dell'ultimo stato all'unità AC, reinvio dei valori memorizzati o attivazione di uno scenario specifico (1-4). Questa funzione assicura la continuità della climatizzazione negli edifici critici e riduce i costi di manutenzione.
Modalità HVAC e Controllo della Velocità della Ventola
Il dispositivo controlla le modalità HVAC (riscaldamento, raffreddamento, ventilazione) e le velocità delle ventole con oggetti a 1 byte o 1 bit. La velocità della ventola può essere impostata in percentuale o con valori numerici, e sono supportate anche funzioni avanzate come la commutazione ciclica, l'inclusione in modalità automatica e l'arresto. Il feedback di stato viene trasmesso a KNX in formato sia numerico che testuale, garantendo una visualizzazione leggibile su pannelli di visualizzazione e software BMS.
Modulo Logico Matematico – Il Cuore dell'Automazione Intelligente
La caratteristica più notevole dell'HTKNXLGV001 sono le sue 16 unità logiche matematiche indipendenti, che possono prendere decisioni intelligenti anche in condizioni complesse eseguendo calcoli logici e aritmetici in tempo reale. Elimina la necessità di dispositivi di controllo esterni, agendo come un "PLC ombra" al di là del bus KNX.
Scenari di esempio:
Umidità + sensore finestra: Se l'umidità ambientale è superiore all'80% e la finestra è aperta, spegnere automaticamente il climatizzatore.
Differenza di temperatura interna-esterna: Se la differenza supera i 7°C, passare alla modalità di raffreddamento; se è inferiore, tornare alla modalità di ventilazione.
Ore serali + sensore di movimento: Se viene rilevato un movimento dopo le 20:00, impostare la ventola in modalità automatica.
Confronto ingressi analogici: Se Ingresso1 > Ingresso2, diminuire la temperatura impostata di 1°C.
Automazione temperatura esterna: Quando la temperatura dell'aria esterna, misurata da un sensore analogico, scende al di sotto di 18°C, passare al riscaldamento; attivare il raffreddamento quando supera i 24°C.
Automazione dipendente dalla luce diurna: I livelli di luce diurna in tempo reale possono essere misurati utilizzando un LDR (sensore di luce) collegato tramite gli ingressi analogici. In combinazione con il modulo logico matematico, è possibile implementare scenari avanzati di comfort e gestione energetica, come l'impostazione automatica del climatizzatore a 23°C quando la condizione "luce < 50 lux e ora > 19:00" è soddisfatta. Ciò non solo aumenta il comfort dell'utente, ma consente anche di risparmiare sui costi operativi.
Questo modulo è in grado di eseguire addizioni, sottrazioni, moltiplicazioni, divisioni, controllo di soglia, confronti, condizioni logiche AND/OR e di operare con costanti. Consente la rapida implementazione di scenari complessi e specifici per l'edificio.
Gestione della Temperatura di Setpoint e dei Dati Ambientali
È possibile regolare la temperatura passo dopo passo e impostare limiti inferiori/superiori utilizzando gli oggetti di controllo del setpoint. La temperatura ambiente viene trasmessa a KNX su variazione, periodicamente o su richiesta. Ciò garantisce che i valori attuali siano sempre visualizzati su vari pannelli funzionali e applicazioni mobili.
Controllo delle Alette Verticali – Il Flusso d'Aria è nelle Tue Mani
Le posizioni delle alette verticali offrono opzioni per il controllo numerico con un oggetto a 1 byte o il controllo passo-passo con +/-. La modalità di oscillazione (swing) può essere opzionalmente inclusa nel ciclo. Il feedback viene inviato a KNX in formato testo, creando etichette di testo direttamente leggibili sulle interfacce utente e sul BMS.
Tracciamento degli Errori e Diagnostica Dettagliata
Trasmette i messaggi di errore tramite oggetti a 1 bit, 2 byte o testo, consentendo una diagnostica dettagliata nel software di gestione centrale. Ciò minimizza i tempi di rilevamento dei guasti e di intervento, riducendo il rischio di interruzione operativa. Il dispositivo include un oggetto completo per il codice di errore a 14 byte, conforme agli standard del settore, e questi codici vengono trasmessi automaticamente nello stesso formato utilizzato nei documenti di servizio originali di LG. Ad esempio, un errore di comunicazione "CH05" viene segnalato esattamente come definito nei manuali di servizio, consentendo di identificare chiaramente la fonte del guasto quando l'utente segnala il codice per telefono, minimizzando così i tempi di intervento.
Controlli degli Ingressi e Integrazione dei Sensori
Il dispositivo esegue le funzioni di Commutazione–Alternanza–Regolazione (Switch–Toggle–Dim) attraverso un singolo ingresso con oggetti a 1 bit e 1 byte: una pressione breve invia on/off, una pressione lunga invia comandi di alternanza, e tenendo premuto si inviano comandi di regolazione della luminosità. Inoltre, in modalità Tapparella/Serranda, supporta i movimenti "Su / Giù / Alterna" con lo stesso pulsante, e le durate dei passi possono essere facilmente configurate tramite ETS. Gli ingressi analogici possono essere dotati di un LDR (sensore di luce) per la misurazione in tempo reale della luce diurna. Un sensore di temperatura basato su NTC misura accuratamente la temperatura ambiente e la trasmette tramite telegrammi KNX "su variazione" o "periodici", garantendo la piena integrazione del sistema HVAC.
Modulo Scenari – Attivazione di Scenari Personalizzabili
Il Modulo Scenari consente di inviare fino a otto azioni diverse in sequenza o simultaneamente al bus KNX, in base al numero di scenario ricevuto. Per ogni azione, è possibile definire in dettaglio il tempo di ritardo, il tipo di oggetto (da 1 bit a 4 byte) e il valore da inviare. Gli utenti possono salvare i propri scenari in loco con la funzione di "apprendimento scenari" e ripristinare istantaneamente le impostazioni predefinite con un oggetto di "reset". Ciò consente sia la rapida implementazione di scenari standard di illuminazione e climatizzazione, sia la creazione di scenari personalizzabili dinamicamente in base alle esigenze del committente o dell'utente finale.
Modulo Timer – Operazioni e Condizionamenti Basati sul Tempo
Il Modulo Timer fornisce una gestione del tempo basata su contatori nel vostro sistema KNX, con contatori che consentono la selezione dell'unità da 100 ms a ore. Quando il limite impostato viene raggiunto o superato al ribasso, invia telegrammi diversi per avviare azioni automatiche. Il contatore può essere resettato con un comando di "start" e "stop", può ricordare il suo ultimo valore al ripristino dell'alimentazione o, se si desidera, può essere resettato automaticamente per un conteggio pulito ad ogni avvio. Con l'abilitazione/disabilitazione condizionale tramite un oggetto "Gate" e azioni separate attivate al superamento o al di sotto del limite, soddisfa tutte le vostre esigenze di automazione sensibili al tempo, dall'illuminazione alle tapparelle, dal riscaldamento alla ventilazione.
Integrazione BMS e Monitoraggio Remoto
L'HTKNXLGV001 si integra facilmente con le interfacce BMS tramite BACnet/IP, Modbus o ETS. È possibile accedere ai parametri di sistema, generare report ed essere immediatamente informati su eventi critici tramite e-mail o notifiche SNMP attraverso soluzioni di monitoraggio e gestione remota.
ETS per un'Installazione Facile e Veloce
Tutti i parametri sono configurati attraverso pagine chiaramente categorizzate nel software ETS. I moduli Generale, Modalità, Ventola, Temperatura, Alette Verticali e Matematica, con la loro interfaccia a colori e testi di aiuto dettagliati, minimizzano i tempi di installazione.
Indispensabile per Progetti Professionali
L'HTKNXLGV001 offre flessibilità, affidabilità e scalabilità sia per piccole applicazioni d'ufficio che per grandi edifici commerciali. Con la sua avanzata capacità di elaborazione logica e i meccanismi di comunicazione intelligenti, aiuta i professionisti KNX a implementare facilmente anche gli scenari più complessi.
