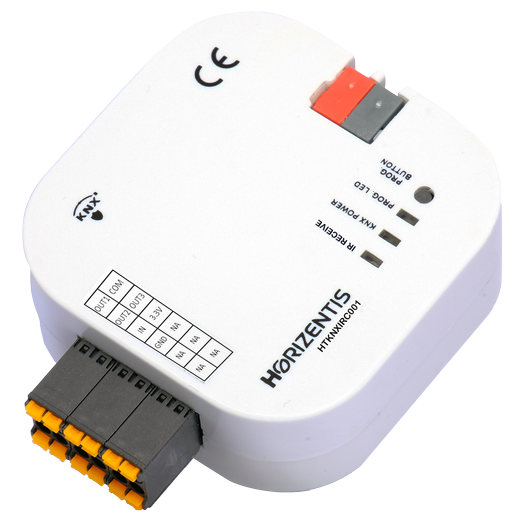

L'HTKNXIRC001 è il collegamento indispensabile per integrare l'elettronica di consumo standard e i sistemi non controllati da KNX, come TV, sistemi musicali, proiettori e unità di climatizzazione convenzionali, nelle moderne reti di automazione degli edifici KNX. Agendo come un sofisticato ponte di controllo, il gateway traduce telegrammi di controllo KNX complessi in segnali a infrarossi universalmente compresi, consentendo un controllo completo e la gestione degli scenari su tutti i dispositivi dipendenti da IR.
Fattore di Differenziazione Chiave: Sincronizzazione Bidirezionale
A differenza dei semplici trasmettitori IR, l'HTKNXIRC001 offre un vantaggio critico grazie alla sua avanzata sincronizzazione bidirezionale. Utilizzando il suo ricevitore IR esterno, il gateway monitora e decodifica attivamente i segnali di controllo provenienti dal telecomando portatile originale del dispositivo. I comandi eseguiti manualmente dall'utente (ad esempio, la regolazione del volume di una TV o la modifica della velocità della ventola di un climatizzatore) vengono istantaneamente tradotti in telegrammi di feedback di stato (FB) KNX e pubblicati sul bus. Ciò garantisce che l'intero sistema KNX rimanga completamente sincronizzato, riflettendo accuratamente lo stato operativo attuale indipendentemente dalla sorgente di controllo.
Il Motore Ripetitore IR: Controllo di Precisione e Flessibilità
Codici IR – La Fondazione
Il modulo "Codes" (Codici) funge da libreria del gateway, in grado di memorizzare fino a 64 comandi IR distinti appresi da qualsiasi telecomando fisico. I codici possono essere letti, scritti o appresi individualmente direttamente nella memoria del dispositivo. Per una configurazione efficiente, l'intera libreria può essere sincronizzata con ETS utilizzando le funzioni "Read All" (Leggi tutto) e "Write All" (Scrivi tutto). Questa funzione semplifica il backup e la clonazione, consentendo agli integratori di gestire i dati esadecimali grezzi dei comandi IR, definire la frequenza portante e verificare lo stato di archiviazione fisica.
Canali IR – Logica Direzionale e Feedback
Il modulo "Channels" (Canali) definisce il ponte operativo tra KNX e IR. Ciascun canale può essere configurato con uno specifico Stile di lavoro:
- Knx -> Infrarossi: Controlla un apparecchio trasmettendo un segnale IR memorizzato al ricevimento di un telegramma KNX.
- Infrarossi -> Knx: Utilizza un telecomando IR fisico come dispositivo di input, inviando un telegramma KNX personalizzabile (ad esempio, per controllare l'illuminazione o le tapparelle) quando viene rilevato un codice IR specifico.
Per una maggiore autonomia dell'utente, la funzione di sostituzione automatica del codice IR consente agli utenti finali di aggiornare il codice IR memorizzato per un canale utilizzando un semplice oggetto di scena, eliminando la necessità di un intervento di assistenza ETS in caso di sostituzione di un apparecchio (come l'aggiornamento di una TV).
Macro IR – Automazione Multi-Fase
La pagina "Macros" (Macro) consente la creazione di catene di comandi sequenziali complesse. Una Macro può eseguire una serie di fino a 8 comandi IR distinti attivati da un singolo telegramma KNX. Questo è l'ideale per controlli basati su scenari che richiedono tempistiche e sequenze precise.
- Ciascuna parte (1-8) può selezionare un numero di codice, definire un Ritardo di trasmissione (in passi di x100ms) e impostare un Conteggio di trasmissione per la ripetizione dei segnali, garantendo l'affidabilità del comando.
- Selezione dell'uscita fisica: La macro può essere indirizzata a una, due o tutte e tre le porte di uscita a infrarossi fisiche indipendenti contemporaneamente, consentendo il controllo sincronizzato di più dispositivi (ad esempio, accendere un proiettore, abbassare uno schermo e avviare un sistema audio).
Modulo AC Dedicato: Integrazione del Controllo Climatico
Impostazioni Generali e Apprendimento del Protocollo
La pagina "General" (Generale) consente la selezione della marca e del modello del climatizzatore, che assegna automaticamente il corretto protocollo Ac. Gli integratori possono anche utilizzare la funzione Impara protocollo a infrarossi per rilevare automaticamente il linguaggio di comunicazione dell'unità puntando il telecomando originale verso il ricevitore del gateway.
Ripristino del Sistema: La funzione Azione di ripristino del bus definisce la continuità dopo un'interruzione di corrente, offrendo opzioni per ripristinare l'ultimo stato salvato o attivare uno dei quattro scenari predefiniti per riportare rapidamente il clima a impostazioni operative critiche.
Integrità del Feedback: Il parametro Invia feedback per comandi propri garantisce che le visualizzazioni rimangono accurate anche quando non è collegato fisicamente un ricevitore IR esterno, garantendo che le interfacce di controllo riflettano lo stato previsto dell'unità AC.
Modalità e Controllo della Velocità della Ventola
Le modalità HVAC (riscaldamento, raffreddamento, ventilazione, ecc.) sono controllate tramite oggetti flessibili da 1 byte o 1 bit. Il feedback di stato può essere fornito tramite un oggetto standard da 1 byte o un oggetto di feedback testuale della modalità Hvac dettagliato per una visualizzazione leggibile su pannelli BMS e di visualizzazione.
La velocità della ventola offre la massima flessibilità tramite l'oggetto da 1 byte della velocità della ventola, che può essere configurato per utilizzare valori Enumerati (numerici) o valori in Percentuale per un controllo preciso. Sia la velocità della ventola che gli oggetti di cambio modalità HVAC supportano sequenze di loop e l'integratore può definire se la modalità "Auto" è inclusa nel ciclo.
Gestione del Setpoint e delle Alette
- Temperatura: Gli oggetti di controllo consentono regolazioni del setpoint incrementali/decrementali definite da uno specifico passo +/- del setpoint. La stabilità operativa critica è garantita impostando valori espliciti di limite inferiore e limite superiore della temperatura del setpoint.
- Controllo delle Alette Verticali e Orizzontali: Viene fornito un controllo indipendente per entrambe le direzioni delle alette. Gli oggetti di controllo da 1 byte consentono il posizionamento numerico. Il sistema supporta la definizione se il Loop include la modalità swing durante il ciclo attraverso le posizioni delle alette, offrendo un controllo granulare sulla distribuzione dell'aria.
Modulo di Logica Matematica – Il PLC Ombra
La caratteristica più potente dell'HTKNXIRC001 sono le sue 8 unità di logica matematica indipendenti. Queste unità eseguono calcoli logici e aritmetici in tempo reale, consentendo al gateway di agire come un "PLC ombra" all'interno del framework KNX, eliminando la necessità di dispositivi di controllo esterni.
Questo modulo è in grado di eseguire addizioni, sottrazioni, moltiplicazioni, divisioni, controllo di soglia, confronti e condizioni logiche AND/OR. Consente la rapida implementazione di scenari complessi e specifici dell'edificio combinando dati dal bus KNX (ricevuti da sensori, contatti o altri dispositivi) e condizioni temporali.
Esempio: Se la temperatura esterna (dati ricevuti tramite il bus KNX da un sensore dedicato) è superiore a 28 °C E il sensore di movimento (dati ricevuti tramite KNX) rileva l'occupazione, attivare la "Macro AC Max Cool".
Moduli Scena e Timer
Modulo Scena – Automazione Personalizzabile
Il Modulo Scena consente di inviare fino a otto azioni diverse in sequenza o simultaneamente al bus KNX, in base al numero di scena ricevuto. Per ogni azione, il tempo di ritardo, il tipo di oggetto e il valore da inviare possono essere definiti in dettaglio. Gli utenti possono salvare le proprie scene in loco con la funzione di "apprendimento scena", consentendo scenari di illuminazione, tapparelle e AV dinamicamente personalizzabili e adattati alle esigenze dell'utente finale.
Modulo Timer – Funzionamento e Condizionamento Basati sul Tempo
Il Modulo Timer fornisce la gestione del tempo basata su contatori, supportando la selezione di unità da 100 ms a ore. Può attivare azioni automatiche quando viene raggiunto o superato un limite impostato. Con l'abilitazione/disabilitazione basata su condizioni tramite un oggetto "Gate", soddisfa tutte le vostre esigenze di automazione sensibili al tempo, ad esempio garantendo che un dispositivo si spenga dopo una durata stabilita.
Implementazione e Diagnostica Professionali
Tutti i parametri sono configurati tramite pagine chiaramente categorizzate e codificate a colori nel software ETS, riducendo al minimo i tempi di installazione. Il dispositivo supporta KNX Data Secure per una comunicazione ad alta integrità e presenta l'Indirizzamento Facile tramite numero di serie, ottimizzando la messa in servizio. Con la sua capacità di sofisticata elaborazione logica e controllo preciso su un massimo di tre zone IR, l'HTKNXIRC001 è indispensabile per l'integrazione professionale di AV e controllo climatico standard tramite KNX.
